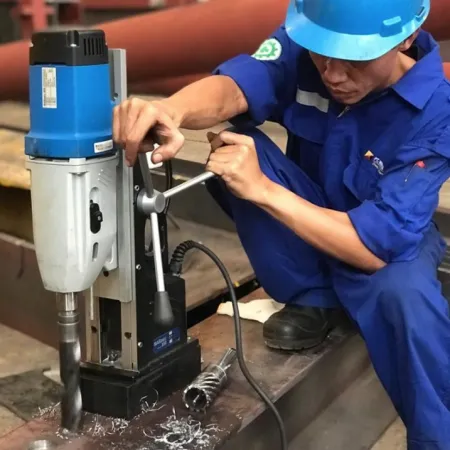

Что такое магнитный сверлильный станок?

Магнитный сверлильный станок — это переносной сверлильный станок, оснащенный электромагнитным или постоянным магнитным основанием и используемый для выполнения отверстий в металле.

Магнитный сверлильный станок — это станок с режущим инструментом и электромагнитом, используемый для сверления отверстий в металлах. Магнитный сверлильный станок оснащается режущими инструментами, называемыми корончатыми сверлами; такое корончатое сверло полое внутри, но имеет режущие кромки на поверхности и зубьях. Магнитный сверлильный станок также называют магнитным станком для корончатого сверления, магнитной сверлильной машиной, станком на магнитном основании, магнитным сверлильным станком, сверлильным станком с магнитным основанием или магнитной дрелью. Магнитный сверлильный станок также может выполнять такие операции, как нарезание резьбы (метчиком), спиральное сверление, развертывание и зенкование. Переносной магнитный сверлильный станок выполняет отверстия в металле с помощью специального режущего инструмента, называемого корончатым сверлом, кольцевой фрезой или кольцевым корончатым сверлом.

Разница между обычным сверлильным станком и магнитным станком для корончатого сверления:

Главное отличие заключается в том, что, в отличие от обычного сверлильного станка, магнитный станок для корончатого сверления является переносным и гибким в применении: его можно перемещать с одного места на другое, закреплять горизонтально, вертикально, сбоку и т. д. Такая гибкость работы недостижима для любого другого сверлильного станка. Еще одно отличие состоит в том, что станок для корончатого сверления режет только по периферии отверстия, а не по всей поверхности, поэтому ему приходится удалять очень мало материала, благодаря чему он работает быстрее и экономичнее. Именно поэтому в нормальных условиях магнитный сверлильный станок считается в три-четыре раза быстрее традиционных сверлильных станков.

Описание магнитного сверлильного станка:

Переносной магнитный сверлильный станок — это станок нового поколения и более быстрая замена устаревшим машинам для выполнения отверстий в металле, таким как сверлильный станок, сверлильный станок с редукторной головкой, радиально-сверлильный станок, сверлильно-фрезерный станок и т. д.

Переносной магнитный сверлильный станок — это станок нового поколения и более быстрая замена устаревшим машинам для выполнения отверстий в металле, таким как сверлильный станок, сверлильный станок с редукторной головкой, радиально-сверлильный станок, сверлильно-фрезерный станок и т. д.

Переносной магнитный сверлильный станок с корончатыми сверлами (кольцевыми фрезами) выполняет отверстия диаметром более 12 мм. Для отверстий диаметром менее 12 мм можно использовать спиральные сверла. Корончатые сверла, используемые для этих станков, обычно изготавливаются из быстрорежущих сталей (HSS) и твердого сплава с напайными пластинами (TCT).

В зависимости от характера просверливаемого материала и диаметра отверстия пользователь выбирает корончатые сверла HSS или TCT.
С кольцевыми фрезами магнитный сверлильный станок обеспечивает точность от 0,005 мм до 0,001 мм в стали, нержавеющей стали и т. д.

Переносной магнитный сверлильный станок доступен в различных размерах, формах, конструкциях, с разной электроникой и оснащением в зависимости от назначения станка. Он сочетает универсальность сверлильного станка с прочным электромагнитным основанием, позволяющим ему удерживаться на поверхности углеродистой стали (черного металла). Его можно устанавливать для сверления горизонтально, вертикально или даже вверх ногами (над головой).

Конструкция магнитного сверлильного станка:

Магнитный сверлильный станок состоит в основном из четырех частей: магнитного основания, сверлильной стойки, двигателя и оправки.

Магнитное основание

Основание магнитного сверлильного станка оснащено мощным электромагнитом, позволяющим легко зафиксировать (удержать) станок на заготовке, которую нужно просверлить. При включении этот магнит прочно фиксируется на заготовке, запирая основание станка на металлической заготовке, что помогает оператору обеспечивать стабильную подачу к заготовке. Электромагнит играет очень важную роль в переносном магнитном сверлильном станке, поскольку помогает станку оставаться устойчивым, не дает ему смещаться во время сверления и позволяет работать станком над головой, горизонтально или вертикально. Обычно магнитный сверлильный станок используется непосредственно на ферромагнитном материале, но его также можно применять на немагнитном материале, например нержавеющей стали, с помощью зажимных устройств.

Сверлильная стойка

Сверлильная стойка — это основной корпус магнитного сверлильного станка, на котором установлены электрические выключатели двигателя и магнита, индикатор магнита, а также печатные платы. Корпус магнитного сверлильного станка соединяет двигатель и магнитное основание. Ручка подачи также крепится к корпусу. Корпус магнитного сверлильного станка позволяет двигателю скользить по нему для подачи вверх и вниз. Корпус магнитного сверлильного станка также выполняет роль рукоятки для подъема и перемещения станка с одного места на другое. Материал, используемый для корпуса, обычно — чугун.

Двигатель

Двигатель является основным компонентом магнитного сверлильного станка. Это двигатель постоянного тока. Выходная мощность двигателя находится в диапазоне от 800 ватт до 2300 ватт в зависимости от мощности, необходимой для сверления. Отверстие большего диаметра потребует более мощного двигателя. Двигатель, используемый в станках для сверления и нарезания резьбы, также имеет возможность вращения по часовой и против часовой стрелки. Как правило, электроника для управления скоростью и крутящим моментом расположена на самом двигателе.

Оправка

Двигатель является основным компонентом магнитного сверлильного станка. Это двигатель постоянного тока. Выходная мощность двигателя находится в диапазоне от 800 ватт до 2300 ватт в зависимости от мощности, необходимой для сверления. Отверстие большего диаметра потребует более мощного двигателя. Двигатель, используемый в станках для сверления и нарезания резьбы, также имеет возможность вращения по часовой и против часовой стрелки. Как правило, электроника для управления скоростью и крутящим моментом расположена на самом двигателе.

Работа сверлильного станка на магнитном основании:

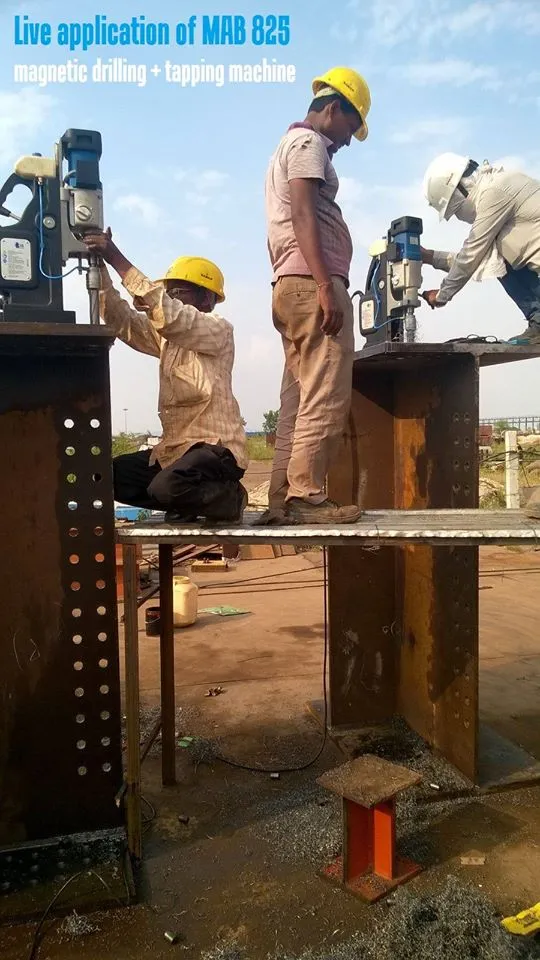

Магнитный сверлильный станок предназначен главным образом для пользователей в сфере строительства, металлообработки и тяжелого машиностроения. Эти станки идеально подходят для использования как на объекте, так и в мастерских. Магнитные сверлильные станки предназначены не только для корончатого сверления, но также идеально подходят для спирального сверления, развертывания, зенкования и нарезания резьбы метчиком. Если вы не выполняете глухие отверстия или отверстия диаметром менее 12 мм, корончатое сверление заслуживает серьезного рассмотрения, особенно если ваша задача выполняется не в контролируемых условиях цеха.

Существует большое разнообразие переносных сверлильных станков с магнитным креплением для выполнения отверстий на месте при ремонте или строительстве стальных конструкций. Эти новые, легкие машины также могут использоваться в производственных или заготовительных цехах. Магнитные сверлильные станки, которые можно настраивать как для горизонтального, так и для вертикального положения, также доступны с пневматическим или гидравлическим приводом для подводных работ или опасных зон.

Механизм и принцип работы магнитного сверлильного станка:

Магнитный сверлильный станок работает так же, как обычный традиционный сверлильный
станок, но его преимущество в том, что магнитный сверлильный станок можно поднести к заготовке. Это преимущество делает магнитный сверлильный станок очень мобильным и полезным. Механизм двигателя магнитного сверлильного станка такой же, как у двигателя постоянного тока с управлением скоростью и крутящим моментом. Работа магнитного сверлильного станка очень проста и может быть описана следующими шагами:

• Установите магнитный сверлильный станок на заготовку, которую нужно просверлить.
• Закрепите нужное корончатое сверло (кольцевую фрезу) вместе с выталкивающим штифтом в оправке в соответствии с диаметром и глубиной резания требуемого отверстия.
• Разместите и позиционируйте магнитный сверлильный станок там, где нужно выполнить отверстие.
• Отрегулируйте положение, чтобы попасть в центр отверстия.
• Подключите магнитный сверлильный станок к источнику питания (230V или 110V в зависимости от модели).
• Отрегулируйте передачу скорости станка в соответствии со скоростью резания.
• Включите выключатель магнита
• Включите двигатель.
• Откройте кран подачи смазки.
• Подайте станок вниз для сверления. Это создает отверстие в заготовке.
• Проведите кольцевую фрезу полностью через заготовку, затем выполните обратную подачу и верните двигатель в исходное положение.
• Металлический керн выпадет, образовав идеальное отверстие в пластине

НАЖМИТЕ ЗДЕСЬ, чтобы прочитать нашу подробную статью о том, как пользоваться магнитным сверлильным станком. Профессиональное руководство по использованию магнитных сверлильных машин

Типы магнитных сверлильных станков:

Существует множество магнитных сверлильных станков, использующих широкий спектр режущих инструментов, таких как кольцевые фрезы (корончатые сверла), спиральные сверла, метчики (инструменты для нарезания резьбы), развертки и зенковки. Магнитные сверлильные станки являются чрезвычайно универсальными машинами, которые могут сверлить отверстия диаметром до 130 мм и нарезать резьбу M42 в стали. Самый мощный станок для корончатого сверления, способный выполнять корончатое сверление диаметром до 130 мм, называется MAB 1300 и производится нашей компанией. Это самый мощный магнитный сверлильный станок в мире, который теперь также доступен с автоматической подачей под названием модели MAB 1300V.

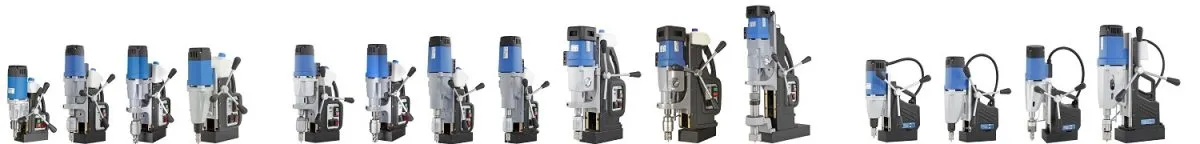

Существует несколько типов или моделей магнитных сверлильных станков в зависимости от их применения, приводов, размера, подачи, управления и т. д. Некоторые популярные типы приведены ниже.

Легкий магнитный сверлильный станок:

Легкие типы магнитных сверлильных станков очень популярны для выполнения различных операций, где вес переносимой машины имеет большое значение, например при работе на электрической опоре, мобильной вышке, телевизионной башне, мостах и т. д. Наша модель легкого магнитного сверлильного станка называется MAB 100K.

Магнитный сверлильный станок с автоматической и полуавтоматической подачей:

Магнитные сверлильные станки с полностью автоматической и полуавтоматической подачей сверла в наши дни очень популярны. Эти машины помогают экономить время и энергию, что приводит к увеличению производительности. Наши модели полностью автоматических сверлильных станков — AutoMAB 350 и AutoMAB 450, а магнитные сверлильные станки с регулируемой автоматической подачей — MAB 825V/MAB 845V и MAB 1300V.

Пневматический магнитный сверлильный станок:

Пневматические станки для корончатого сверления специально используются там, где существует опасность пожара из-за электричества. Эта модель используется для более безопасных целей. Двигатель приводится в действие пневматической средой, а магнит представляет собой постоянный магнит вместо электромагнита. Наша модель пневматического магнитного сверлильного станка — AirMAB 5000.

Рельсосверлильные станки для корончатого сверления:

Специально изготовленные рельсосверлильные станки для корончатого сверления являются лучшим вариантом для сверления отверстий в железнодорожных рельсах. Эти станки оснащены специальными зажимными устройствами вместо магнита для фиксации на рельсе. Модели для сверления рельсов доступны с электрическим приводом как RailMAB 915 и с бензиновым приводом как RailMAB 965.

Горизонтальный магнитный сверлильный станок:

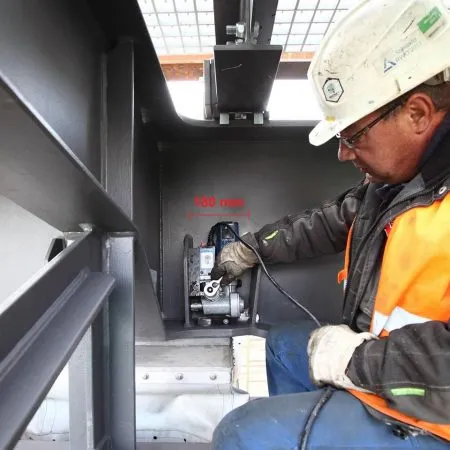

Горизонтальные магнитные сверлильные станки с угловыми передачами специально используются в большинстве стесненных условий сверления. Наш компактный горизонтальный магнитный сверлильный станок называется MAB 155.

Магнитный сверлильный и фрезерный станок:

Инновационный сверлильно-фрезерный станок на магнитном основании также называется переносным фрезерным станком. Этот станок способен выполнять легкое фрезерование, сверление, зенкование и развертывание. Он оснащен основанием с крестовым столом. Модель этого переносного фрезерного станка — MAB 825 KTS.

Типы магнитных сверлильных станков:

Существует множество магнитных сверлильных станков, использующих широкий спектр режущих инструментов, таких как кольцевые фрезы (корончатые сверла), спиральные сверла, метчики (инструменты для нарезания резьбы), развертки и зенковки. Магнитные сверлильные станки являются чрезвычайно универсальными машинами, которые могут сверлить отверстия диаметром до 130 мм и нарезать резьбу M42 в стали. Самый мощный станок для корончатого сверления, способный выполнять корончатое сверление диаметром до 130 мм, называется MAB 1300 и производится нашей компанией. Это самый мощный магнитный сверлильный станок в мире, который теперь также доступен с автоматической подачей под названием модели MAB 1300V.
Существует несколько типов или моделей магнитных сверлильных станков в зависимости от их применения, приводов, размера, подачи, управления и т. д. Некоторые популярные типы приведены ниже.

Легкий магнитный сверлильный станок:

Легкие типы магнитных сверлильных станков очень популярны для выполнения различных операций, где вес переносимой машины имеет большое значение, например при работе на электрической опоре, мобильной вышке, телевизионной башне, мостах и т. д. Наша модель легкого магнитного сверлильного станка называется MAB 100K.

Магнитный сверлильный станок с автоматической и полуавтоматической подачей:

Магнитные сверлильные станки с полностью автоматической и полуавтоматической подачей сверла в наши дни очень популярны. Эти машины помогают экономить время и энергию, что приводит к увеличению производительности. Наши модели полностью автоматических сверлильных станков — AutoMAB 350 и AutoMAB 450, а магнитные сверлильные станки с регулируемой автоматической подачей — MAB 825V/MAB 845V и MAB 1300V.

Пневматический магнитный сверлильный станок:

Пневматические станки для корончатого сверления специально используются там, где существует опасность пожара из-за электричества. Эта модель используется для более безопасных целей. Двигатель приводится в действие пневматической средой, а магнит представляет собой постоянный магнит вместо электромагнита. Наша модель пневматического магнитного сверлильного станка — AirMAB 5000.

Рельсосверлильные станки для корончатого сверления:

Специально изготовленные рельсосверлильные станки для корончатого сверления являются лучшим вариантом для сверления отверстий в железнодорожных рельсах. Эти станки оснащены специальными зажимными устройствами вместо магнита для фиксации на рельсе. Модели для сверления рельсов доступны с электрическим приводом как RailMAB 915 и с бензиновым приводом как RailMAB 965.

Горизонтальный магнитный сверлильный станок:

Горизонтальные магнитные сверлильные станки с угловыми передачами специально используются в большинстве стесненных условий сверления. Наш компактный горизонтальный магнитный сверлильный станок называется MAB 155.

Магнитный сверлильный и фрезерный станок:

Инновационный сверлильно-фрезерный станок на магнитном основании также называется переносным фрезерным станком. Этот станок способен выполнять легкое фрезерование, сверление, зенкование и развертывание. Он оснащен основанием с крестовым столом. Модель этого переносного фрезерного станка — MAB 825 KTS.

Применение магнитного сверлильного станка:

Переносные сверлильные машины или магнитные сверлильные станки используются во многих областях:

• Строительство мостов
• Быстровозводимые здания (PEB)
• Предприятия тяжелого машиностроения
• Производственные отрасли
• Металлообрабатывающая промышленность
• Производство котлов
• Сверление рельсов
• Производство железнодорожных вагонов
• Производство ветряных турбин
• Автомобильная промышленность
• Строительство башен и опор

Преимущества магнитного сверлильного станка по сравнению с обычным станком для спирального сверления:

Поднесите станок к заготовке!

Существует большое разнообразие переносных сверлильных станков с магнитным креплением для выполнения отверстий на месте при ремонте или строительстве стальных конструкций. Эти новые легкие машины также могут использоваться в производственных или заготовительных цехах. Магнитный сверлильный станок, который можно настраивать как для горизонтального, так и для вертикального положения, также доступен с пневматическим или гидравлическим приводом для подводных работ или опасных зон.

Магнитный сверлильный станок в 2–4 раза быстрее обычного станка для спирального сверления. Из-за геометрии резания в одной точке у спиральных сверл операция выполнения отверстия требует станка с большей мощностью — чаще всего громоздкого настольного станка, который традиционно имеет вертикальную компоновку и менее мобилен. Чем больше отверстие, тем больше времени и мощности требуется для удаления материала. Но благодаря многоточечной геометрии резания корончатых сверл (кольцевых фрез) корончатое сверление магнитным сверлильным станком может выполняться с более высокими скоростями подачи при меньшем потреблении мощности, а значит, они могут работать на меньших станках и сверлить в 2–4 раза быстрее.

Еще одно конечное преимущество корончатых сверл становится очевидным после завершения работы — очистка и переработка. При спиральном сверлении множество острых стружек смешивается со смазкой. Разделение этих двух компонентов в экологических целях и для переработки сложно, занимает много времени и дорого обходится. Отходы от кольцевых фрез состоят из минимального количества стружки и цельного керна. Отделить цельный кусок металла проще, к тому же он принесет больше прибыли при сдаче лома.

• Выполнение отверстий в два-четыре раза быстрее
• Экономит время
• Экономит деньги, поскольку сверла служат дольше
• Меньший съем материала во время сверления
• Переносные машины
• Станки можно подносить к заготовке
• Возможно сверление в горизонтальном, вертикальном, поперечном и боковом направлениях
• Меньше шума
• Экологичность
• Легко транспортировать
• Экономичность
• Прочность
• Низкие требования к обслуживанию
