Как пользоваться машиной для снятия фаски с листового металла
Перед вами профессиональное руководство по использованию фаскоснимателя для листового металла с ручной подачей, также известного как машина для снятия фаски с листового металла, включая его настройку, замену инструмента, очистку и техническое обслуживание.
Это полное пошаговое руководство по использованию машин для снятия фаски с листового металла. Кратко, в этой статье рассматриваются следующие пункты:
Компоненты машины для снятия фаски с листового металла SKF 25
Меры безопасности перед настройкой фаскоснимателя для листового металла
Проверка заготовки
Настройка фрезерной головки фаскоснимателя для листового металла
Настройка ширины фаски фаскоснимателя для листового металла
Установка роликов фаскоснимателя для листового металла
Фрезерование с помощью фаскоснимателя для листового металла
Использование фаскоснимателя для листового металла
Замена инструмента на машине для снятия фаски
Очистка машины для снятия фаски
Техническое обслуживание машины для снятия фаски

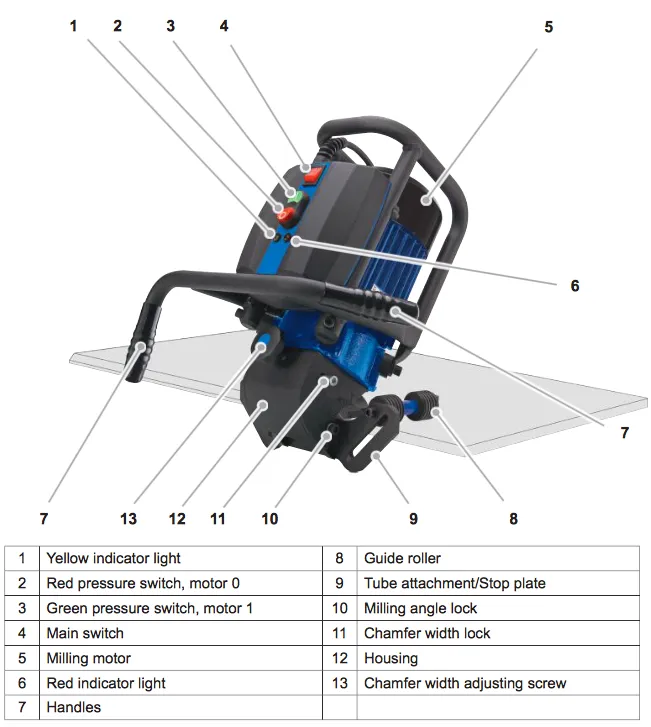

Компоненты машины для снятия фаски с листового металла SKF 25
Меры безопасности перед настройкой фаскоснимателя для листового металла
Машину для снятия фаски разрешается эксплуатировать только в горизонтальном положении. Закрепите заготовку.
Проверка свойств заготовки.
Поверхность заготовки должна соответствовать следующим требованиям. Поверхность должна быть гладкой и не должна иметь прожогов, шлака, сварных швов или подобных дефектов. Перед началом фрезерования устраните неровности поверхности.
Настройка фрезерной головки
Установите машину на верхнюю сторону (кабель питания). Ослабьте фиксирующий механизм (2) с обеих сторон машины. Установите требуемый угол фрезерования. Угол фрезерования можно посмотреть на шкале (1). Затяните фиксирующий механизм (2) с обеих сторон машины.
Настройка ширины фаски
Установите машину на верхнюю сторону (кабель питания). Ослабьте фиксирующий механизм (1). Установите требуемый угол фаски, поворачивая регулировочный винт (3). Ширину фаски можно посмотреть на шкале (2). Затяните фиксирующий механизм (1).
Установка направляющего ролика для фрезерования листов
Установите пластину (3) согласно иллюстрации. Зафиксируйте направляющие ролики (2) в отверстии (1) с помощью шайбы и гайки.Фрезерование с помощью фаскоснимателя для листового металла
Для фрезерования выполните следующие действия:
- Выровняйте обрабатываемую заготовку горизонтально и закрепите ее.
- Установите направляющий ролик в соответствии с требуемым применением, см. раздел «Установка направляющего ролика».
- Установите угол фрезерования и ширину фаски, см. разделы «Настройка угла фрезерования» и «Настройка ширины фаски».
- Вставьте вилку в сетевую розетку.
- Установите машину на заготовку так, чтобы фреза не входила в заготовку.
- Включите машину, см. раздел «Включение машины для снятия фаски с листового металла».
- Медленно и равномерно перемещайте машину для снятия фаски с листового металла справа налево в направлении стрелки. Инструмент работает против направления движения.
- Выключите машину для снятия фаски с листового металла, см. раздел «Включение/выключение машины для снятия фаски с листового металла».
Выньте вилку из сетевой розетки.
ВНИМАНИЕ
Возможен материальный ущерб при неправильном использовании машины!
► Соблюдайте следующие инструкции, чтобы избежать повреждений.
► Проложите соединительный кабель так, чтобы он не мог быть захвачен работающей машиной.
ПРИМЕЧАНИЕ
Соблюдайте следующие инструкции.
► Никогда не прижимайте сменные пластины к материалу при остановленной машине.
► Поддерживайте равномерную подачу.
Использование фаскоснимателя для листового металла
Следующая процедура показывает, как работать с фаскоснимателем для листового металла:
Включение машины
- Переведите главный выключатель (1) в положение “1”.
- Нажмите зеленую кнопку (2), чтобы включить фрезерный двигатель. Загорается желтый индикатор (4).
Выключение машины
Нажмите красную кнопку (3), чтобы выключить фрезерный двигатель. Переведите главный выключатель (1) в положение “0”.Повторный запуск после перегрузки
Чтобы снова включить машину после перегрузки, сначала нажмите красную кнопку (3), а затем зеленую кнопку (2).
ПРИМЕЧАНИЕ
► Красный индикатор (5) мигает в случае временной перегрузки.
► В случае длительной перегрузки красный индикатор (5) загорается, и фрезерный двигатель выключается.
Замена инструмента (пластин) фаскоснимателя для листового металла
ПРЕДУПРЕЖДЕНИЕ: Риск травмы!
► Не используйте поврежденные, загрязненные или изношенные инструменты (пластины).
► Заменяйте инструменты (пластины) только при выключенной и полностью остановленной машине. Выньте вилку из сетевой розетки.
► Используйте только инструменты, адаптеры и принадлежности, соответствующие машине.
Поворот стороны пластины
- Установите машину на верхнюю сторону (кабель питания).
- Снимите винт (2).
- Снимите корпус (1).
- Снимите фиксирующий винт (3), поверните сменную пластину и снова затяните фиксирующий винт.
- Повторите процедуру для всех сменных пластин фрезы.
- Установите корпус на место и затяните винт (2).
Замена пластин
Когда сменная пластина полностью изношена, ее необходимо заменить новой:
Снимите фиксирующий винт и извлеките сменную пластину.
Вставьте сменную пластину и снова затяните крепежные винты.
