Профессиональное руководство по использованию магнитных сверлильных станков

09.02.2026

Эта статья является расширенной версией материала о том, как пользоваться магнитным сверлильным станком?

Профессиональное сверление с соблюдением следующих инструкций позволит получить идеально обработанные отверстия за меньшее время и продлить срок службы как кольцевой фрезы, так и магнитного сверлильного станка.

В приведенной ниже статье содержится полная информация о том, как пользоваться магнитным сверлильным станком, как использовать кольцевые фрезы, профессиональные советы по увеличению срока службы кольцевой фрезы и магнитного сверлильного станка, основные инструкции по безопасности при использовании магнитного сверлильного станка, обращение с магнитным сверлильным станком, инструкции по горизонтальному сверлению или сверлению над головой, указания по материалу, который необходимо сверлить, очистка магнитного сверлильного станка после использования и т. д.

A. Выбор магнитного сверлильного станка:

На рынке доступны различные типы магнитных сверлильных станков; выберите магнитный сверлильный станок или сверлильный станок на магнитном основании, наиболее подходящий для вашей задачи. Типы магнитных сверлильных станков подробно описаны в нашей предыдущей статье: Типы магнитных сверлильных станков

B. Выбор кольцевых фрез:

В основном кольцевые фрезы бывают двух типов: кольцевые фрезы из быстрорежущей стали (HSS) и кольцевые фрезы с твердосплавными напайками из карбида вольфрама (TCT). Мы рекомендуем использовать кольцевые фрезы HSS для обычных сверлильных работ, поскольку кольцевые фрезы HSS дешевле, их можно перезатачивать, они требуют меньших оборотов, что снижает нагрузку на ваш магнитный сверлильный станок и увеличивает срок службы станка.

Кольцевые фрезы TCT следует использовать только при сверлении отверстий диаметром более 40 мм (1 9/16 дюйма), поскольку при таких диаметрах кольцевые фрезы TTCT становятся дешевле по цене и обеспечивают более быстрое сверление.

Кольцевые фрезы TCT также следует использовать при сверлении очень твердых материалов, например при сверлении нержавеющей стали, HARDOX, INOX и т. д. Для обычного металла, который не является очень твердым, лучше всего подходят кольцевые фрезы HSS.

C. Ниже приведены инструкции о том, как профессионально использовать магнитный сверлильный станок и кольцевую фрезу:

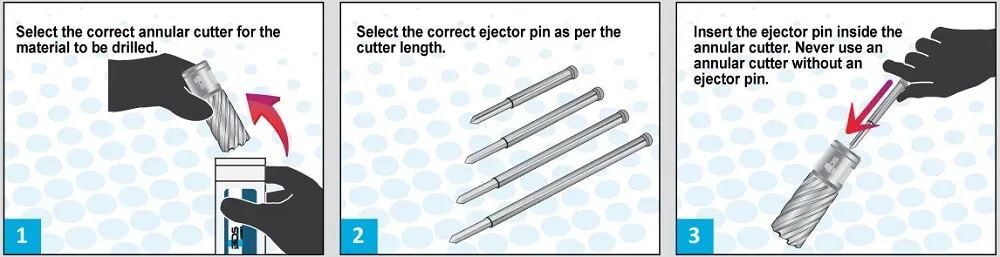

Выберите правильную кольцевую фрезу для материала, который необходимо сверлить.

Выберите правильный выталкивающий штифт для длины фрезы.

Вставьте выталкивающий штифт внутрь кольцевой фрезы. Никогда не используйте кольцевую фрезу без выталкивающего штифта

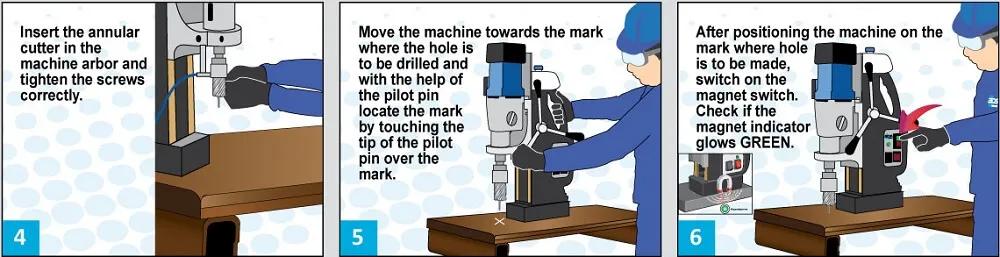

4. Вставьте кольцевую фрезу в шпиндель станка и правильно затяните винты.

5. Переместите станок к метке, где необходимо просверлить отверстие, и с помощью направляющего штифта найдите метку, коснувшись ее кончиком направляющего штифта.

6. После установки станка на метку, где должно быть выполнено отверстие, включите выключатель магнита магнитного сверлильного станка. Проверьте, горит ли индикатор магнита ЗЕЛЕНЫМ цветом. Если индикатор магнита горит КРАСНЫМ, это означает, что под магнитом недостаточно материала для надежного сцепления. В идеальных условиях толщина сверлимого материала должна быть не менее 8 мм (5/16 дюйма)

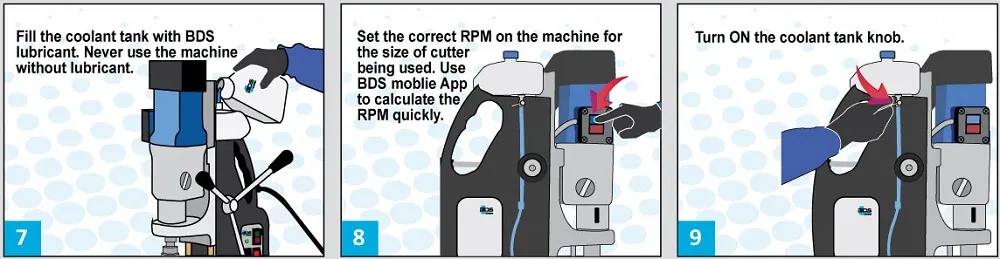

Заполните бак охлаждающей жидкости смазочным материалом. Никогда не используйте станок без смазки. Для кольцевых фрез HSS используйте масло для резки, а для кольцевых фрез TCT — водорастворимую охлаждающую жидкость.
Установите на станке правильные обороты для размера используемой фрезы. Формула для расчета оборотов (n): n = (v X 1000) / ( d X 3.14). Где v — скорость резания кольцевой фрезы, а d — диаметр кольцевой фрезы. Вы также можете использовать наш сайт для автоматического расчета оборотов. Нажмите на эту ссылку: /rpm-calculator/
Включите кран бака охлаждающей жидкости магнитного сверлильного станка.

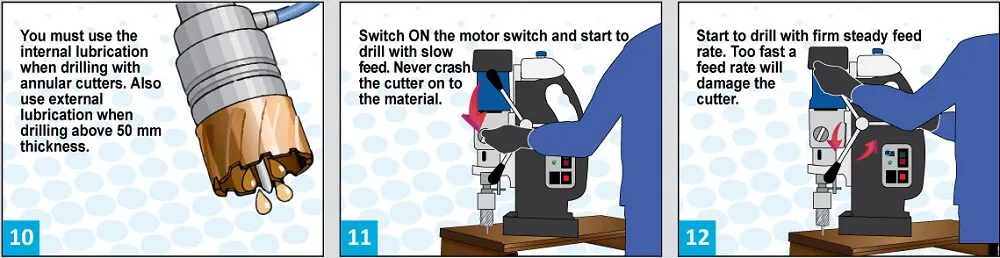

10. При сверлении кольцевыми фрезами необходимо использовать внутреннюю смазку, а при сверлении материала толщиной более 50 мм (1 15/16 дюйма) также использовать внешнюю смазку.
11. Включите выключатель двигателя магнитного сверлильного станка и начните сверление с медленной подачей. Не врезайте фрезу резко в материал.
12. Начинайте сверление с уверенной и равномерной скоростью подачи. Слишком медленная или слишком быстрая подача повредит кольцевую фрезу.

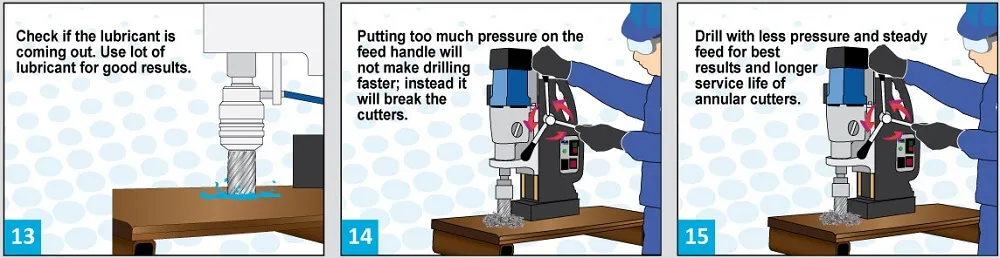

13. Проверьте, выходит ли смазка. Для хороших результатов используйте много смазки.
14. Слишком сильное давление на рукоятку подачи не ускорит сверление; вместо этого оно приведет к поломке кольцевых фрез.
15. Для наилучших результатов и более длительного срока службы кольцевых фрез сверлите с меньшим давлением и равномерной подачей.

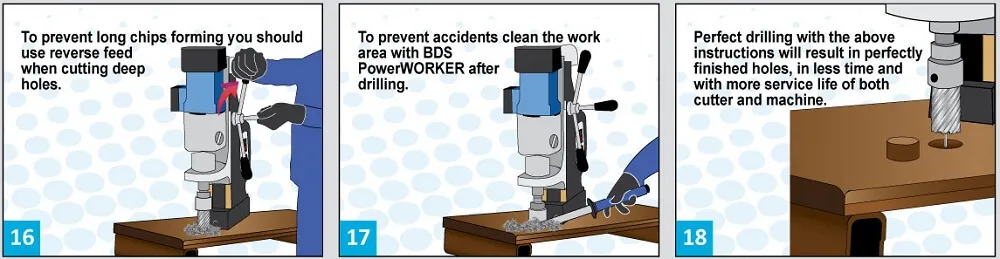

16. Чтобы предотвратить образование длинной стружки, при сверлении глубоких отверстий следует использовать обратную подачу.
17. Для предотвращения несчастных случаев после сверления очистите рабочую зону с помощью BDS PowerWORKER или подходящего инструмента для очистки.
18. Правильное сверление в соответствии с приведенными выше инструкциями позволит получить идеально обработанные отверстия за меньшее время и продлить срок службы как фрезы, так и станка.

D. Видео о том, как пользоваться магнитным сверлильным станком и кольцевыми фрезами:

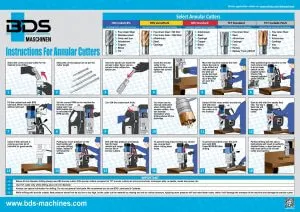

E. Постер: как пользоваться магнитным сверлильным станком и кольцевыми фрезами:

F. Основные инструкции по безопасности при использовании магнитного сверлильного станка:

■ Не используйте магнитный сверлильный станок в потенциально легковоспламеняющихся или взрывоопасных средах.
■ Лица, которые не могут безопасно управлять магнитным сверлильным станком из-за своих физических, психических или двигательных возможностей, могут использовать магнитный сверлильный станок только под наблюдением или руководством ответственного лица.
■ Лица с кардиостимуляторами или другими медицинскими имплантатами не должны использовать этот магнитный сверлильный станок.
■ Детям не разрешается пользоваться магнитным сверлильным станком.
■ Перед использованием осмотрите магнитный сверлильный станок на наличие видимых признаков повреждения. Не эксплуатируйте поврежденный магнитный сверлильный станок.
■ Перед началом работы проверьте состояние страховочной цепи и работу выключателей на магнитном сверлильном станке.
■ Ремонт соединительного кабеля может выполняться только квалифицированным электриком.
■ Ремонт магнитного сверлильного станка может выполняться только авторизованной специализированной мастерской или заводской сервисной службой.
Неквалифицированный ремонт может привести к значительной опасности для пользователя.
■ Ремонт магнитного сверлильного станка в течение гарантийного периода может выполняться только сервисной службой, авторизованной производителем; в противном случае гарантия утрачивает силу.
■ Неисправные детали можно заменять только оригинальными запасными частями. Только эти детали обеспечивают соблюдение требований безопасности.
■ Не оставляйте магнитный сверлильный станок без присмотра во время работы.
■ Храните магнитный сверлильный станок в сухом месте с умеренной температурой, недоступном для детей.
■ Не оставляйте магнитный сверлильный станок на улице и не подвергайте его воздействию влаги.
■ Убедитесь, что ваша рабочая зона достаточно освещена (>300 люкс).
■ Не используйте маломощные магнитные сверлильные станки для тяжелых работ.
■ Содержите магнитный сверлильный станок в чистоте и сухости, без масла и смазки.
■ Следуйте инструкциям по смазке и охлаждению инструмента.

G. Опасность поражения электрическим током:

Контакт с проводами или компонентами под напряжением может привести к серьезной травме или даже смерти!

Соблюдайте следующие меры безопасности, чтобы избежать опасности, связанной с электрическим током:
► Не открывайте корпус магнитного сверлильного станка. Риск поражения электрическим током при прикосновении к соединениям под напряжением.
► Никогда не погружайте магнитный сверлильный станок или сетевую вилку в воду или другие жидкости.
► Используйте только удлинительные кабели или кабельные барабаны с сечением кабеля не менее 1.5 мм².
► Используйте только удлинительные кабели, разрешенные для места применения.
► Регулярно проверяйте состояние удлинительного кабеля и заменяйте его при повреждении.
► Избегайте контакта тела с заземленными частями (например, трубами, радиаторами, стальными балками), чтобы снизить риск поражения электрическим током в случае неисправности.
► При использовании магнитного сверлильного станка на улице или во влажной среде необходимо использовать УЗО (устройство защитного отключения).

H. Обращение с магнитным сверлильным станком:

Неправильное обращение с магнитным сверлильным станком повышает риск травм!
Обратите внимание на следующие инструкции по безопасности, чтобы не травмировать других или себя:
► Эксплуатируйте магнитный сверлильный станок только с использованием средств защиты, указанных в этих инструкциях.
► Не надевайте защитные перчатки во время работы магнитного сверлильного станка. Перчатка может быть захвачена сверлильным магнитным станком и сорвана с руки. Риск потери одного или нескольких пальцев.
► Перед началом работы снимите свободно висящие украшения.
► Если у вас длинные волосы, надевайте сетку для волос.
► Всегда выключайте магнитный сверлильный станок перед заменой инструмента, выполнением технического обслуживания или очисткой. Дождитесь полной остановки магнитного сверлильного станка.
► Всегда вынимайте вилку из сетевой розетки перед заменой инструмента, очисткой или выполнением технического обслуживания, чтобы избежать непреднамеренного запуска магнитного сверлильного станка.
► Не помещайте руку в станок во время его работы. Удаляйте стружку только после остановки магнитного сверлильного станка. При удалении стружки надевайте защитные перчатки.
► При работе на строительных лесах оператор должен быть закреплен страховочным поясом, поскольку магнитный сверлильный станок может опасно раскачиваться в случае перебоя электропитания.
► Перед каждым использованием проверяйте надежность крепления электромагнитов к основанию.
► При работе в наклонном или вертикальном положении, а также при работе над головой закрепляйте магнитный сверлильный станок входящей в комплект страховочной цепью. Магнитный сверлильный станок может упасть, если магнит ослабнет или произойдет отключение питания.
► Перед использованием проверьте, надежно ли затянут инструмент.
► Не допускайте свисания соединительного кабеля через края (опасность спотыкания).

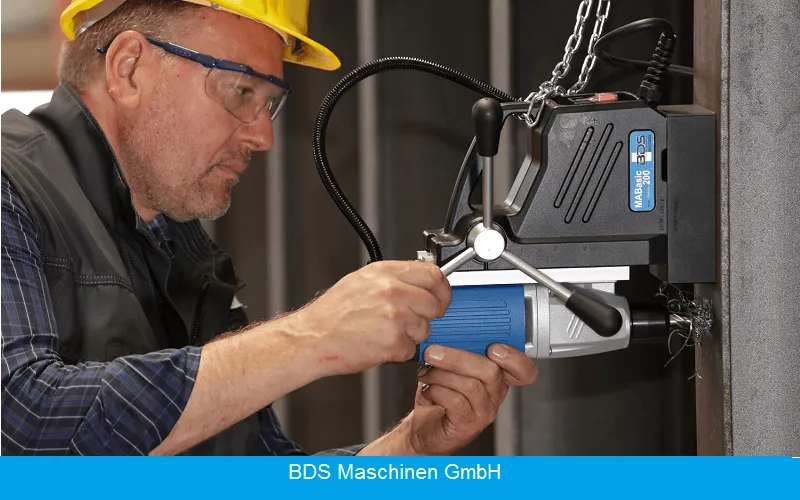

I. Работа в наклонном или вертикальном положении (горизонтальное сверление или сверление над головой):

При работе в наклонном или вертикальном положении, а также при работе над головой магнитный сверлильный станок должен быть закреплен от падения с помощью входящей в комплект страховочной цепи.
► Перед каждым использованием проверяйте исправность страховочной цепи. Поврежденную страховочную цепь использовать нельзя. Немедленно замените поврежденную страховочную цепь.
► Закрепите страховочную цепь таким образом, чтобы в случае соскальзывания магнитный сверлильный станок перемещался в сторону от оператора.
► Проложите страховочную цепь как можно плотнее вокруг рукоятки магнитного сверлильного станка.
► Перед началом работы проверьте надежность установки страховочной цепи и замка.
► Используйте средства защиты.

J. Проверьте состояние основания (материала, который необходимо сверлить):

Сила магнитного зажима зависит от состояния основания. Сила зажима значительно снижается из-за покрытий краской, цинком и окалиной, а также ржавчины. Основание должно соответствовать следующим условиям, чтобы обеспечить достаточную силу магнитного зажима:
■ Основание должно быть магнитным.
■ Зажимная поверхность и магнитная подошва должны быть чистыми и обезжиренными.
■ Зажимная поверхность должна быть полностью гладкой и ровной.
► Перед использованием очистите основание и магнитную подошву магнитного сверлильного станка.
► Удалите с основания все неровности и рыхлую ржавчину.
Наилучший зажимной эффект достигается на основании из низкоуглеродистой стали толщиной не менее 20 мм.
Сталь малой толщины: При сверлении стали малой толщины под заготовку необходимо поместить дополнительную стальную пластину (минимальные размеры 100 x 200 x 20 мм). Закрепите стальную пластину, чтобы предотвратить ее падение.
NF (цветные или немагнитные) металлы или заготовки с неровной поверхностью: При сверлении NF-металлов или заготовок с неровной поверхностью необходимо использовать специальное удерживающее устройство.

K. Очистка магнитного сверлильного станка после использования:

После каждого использования
■ Извлеките установленный инструмент.
■ Удалите стружку и остатки охлаждающей жидкости.
■ Очистите инструмент и держатель инструмента на магнитном сверлильном станке.
■ Очистите направляющую салазок магнитного сверлильного станка.
■ Поместите магнитный сверлильный станок и принадлежности в транспортировочный кейс.
